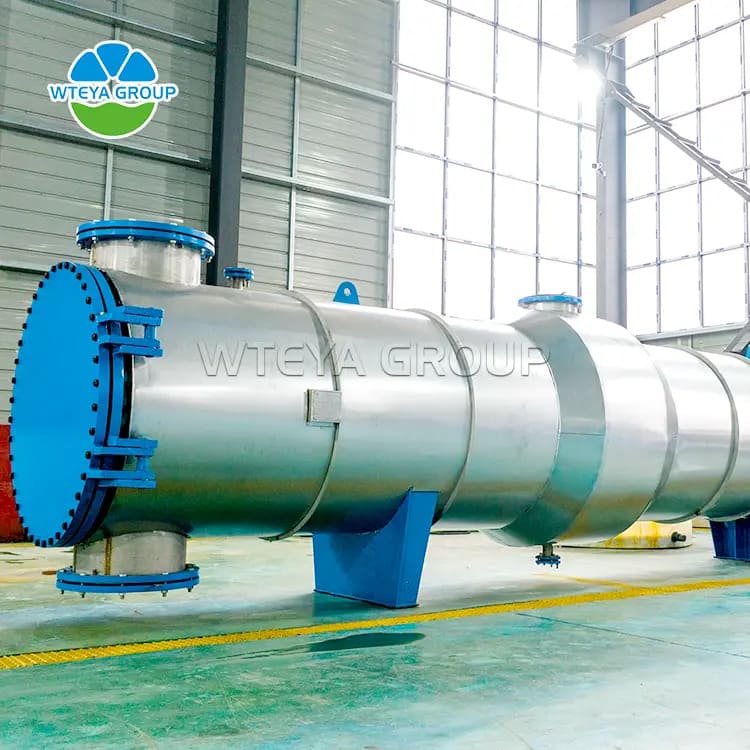

A többcsöves hőcserélő, vagy más néven csöves hőcserélő olyan típusú berendezések, amelyek hőcserére hengeres héjba zárt csőköteget használnak.Shell-és-cső hőcserélő egyfajta berendezés széles körben használják az ipari folyamat hőcsere, ez alkalmas magas hőmérsékleten, nagynyomású munkakörnyezet, képes kezelni a hőcsere igényeit különböző folyadékok.

Többcsöves hőcserélő összetétele

Többcsöves hőcserélő főleg a héj, hőátviteli cső köteg, cső lemez, baffle lemez (baffle) és cső doboz.

Héj: Általában hengeres, a hőcserélő külső szerkezete, és a hőátviteli cső köteg belül található.

Hőátviteli cső köteg: A héj belsejében található, mindkét vége a csőlemezre van rögzítve, a hőcsere elérésének fő helye.

Csőlemez: A ház mindkét végén található, a hőátviteli cső köteg tartására szolgál, és tömítést képez vele, hogy biztosítsa, hogy a két folyadék nem keveredik össze.

Baffle (baffle): A héjba telepítve, a héj oldalsó folyadékát többször is végigvezeti a cső kötegén, növeli a folyadék turbulencia mértékét, javítja a hőátadás hatékonyságát.

Tube box: A hőcserélő mindkét végén található, és a csőlemezhez csatlakozik, a cső áramlását elosztja és összegyűjti.

A héj-és csöves hőcserélő jellemzői

A héj-és csöves hőcserélők előnyei elsősorban a következők:

Nagy hőátviteli együttható: A többcsöves hőcserélőben használt menetes cső nagy hővezetőképességű anyagokból készül, például réz vagy rozsdamentes acél, a belső és külső szálak kombinációjának kialakítása kis folyadékellenállás mellett erős turbulenciát alkothat, így nagyban javítva a hőátviteli együtthatót a cső belsejében és kívül.

Kompakt szerkezet: Mivel a többcsöves hőcserélő egységnyi hőátviteli területe nagy, a teljes hőátviteli együttható magas, így a padlóterület kicsi, megtakarítva az anyagokat és a teret.

Nem könnyű skálázni: A menetes cső speciális homorú és domború szerkezete és a cső forró kiterjesztése és hideg zsugorodása megnehezíti a szennyeződések megtartását a cső belsejében és kívül, tehát nem könnyű skálázni, hogy biztosítsa a hosszú távú működési hatás.

Nem könnyű szivárogni: A tömítés kerülete a többcsöves hőcserélő, és a durva szál a menetes cső van egy kompenzációs kapacitás hasonló a tágulási közös, a hőcserélő termikus feszültsége kicsi, és nem könnyű szivárogtatni.

Erős alkalmazhatóság: A különböző folyamatkövetelményeknek megfelelően sokféle többcsöves hőcserélő létezik, mint például a rögzített csőlemez, a lebegő fej típusa, az u alakú csőtípus stb., mindegyiknek megvan a maga jellemzői és alkalmazási köre, amelyek megfelelhetnek a különböző munkakörülmények igényeinek.

Könnyű karbantartás: Egyes típusú többcsöves hőcserélő úgy tervezték, hogy lehetővé tegye a csőkötegek kivonását a héjából a könnyű tisztítás és karbantartás érdekében, különösen olyan közegek számára, amelyek hajlamosak a méretezésre, vagy gyakori tisztítást igényelnek.

Multitube hőcserélő alkalmazás mező

Vegyipar: A kémiai reakció folyamatában gyakran szükséges a nyersanyagok vagy termékek fűtése vagy hűtése, és a többcsöves hőcserélő itt fontos szerepet játszik.

Olaj-és gázipar: Ezeknek az iparágaknak a finomítási folyamat során gyakran hőcserét kell tenniük az olajra és gázra, és a többcsöves hőcserélő ellenáll a magas hőmérsékletnek és nyomásnak ezekben a folyamatokban.

Élelmiszeripar: Az élelmiszer-feldolgozás során a többcsöves hőcserőt fűtésre, hűtésre és pasztőrözésre használják az élelmiszerek biztonságának és minőségének biztosítása érdekében.

Energiaipar: Az erőművekben a kagyló-és csöves hőcserélőket a gőz előállításához és kondenzációjához használják, és kulcsfontosságú berendezések az erőművek normál működéséhez.

Kohászati ipar: A fémfeldolgozás során héj-és csöves hőcserőket használnak hőkezelési kemencék hőmérséklet-szabályozására és fémtermékek hűtésére.

Hvac ipar: A fűtési és légkondicionálási rendszerekben a héj-és csöves hőcserélőket meleg víz fűtésére és hűtésére használják, hogy a beltéri hőmérséklet kényelmes legyen.

A többcsöves hőcserélő műszaki elve elsősorban a fali hőátvitelen alapul, amelyben a csőköteg belsejében folyadék áramlik, a csőkötegen kívül pedig egy másik folyadék áramlik a kagylóban, és a két hőcsere a cső falán keresztül. Konkrétan, a működési elv többcsöves hőcserélő tartalmazza a következő szempontok:

Hőátviteli felület: A cső kötegének falát hőátviteli felületként használják, és a cső belsejében, illetve kívül kétféle munkafolyamat folynak, és a cső falán keresztül hőcserét.

Folyadékáramlás: Csőáramlás a csőben, héj áramlás kívül a cső. A csővezeték-folyadék hőátviteli hatékonyságának javítása érdekében egyes tervekben spirálcsöveket vagy csomócsöveket használnak, amelyek növelhetik a folyadék turbulenciájának mértékét, ezáltal javítva a hőátviteli együtthatót.

Hőmérséklet-szabályozás: A hőforrás áramlását a hőcserébe beállítva a fűtött közeg hőmérséklete szabályozható. Például van egy szabályozó szelep a hőforrás beömlése előtt, és a szelepnyílás megváltoztatása beállíthatja a kimeneti hőmérsékletet.

A shell-and-tube hőcserélők tervezése és gyártása egy összetett folyamat, amely számos tényező átfogó figyelembe vételét igényli, beleértve a folyamatkövetelményeket, az anyagválasztást, a szerkezeti tervezést, a biztonsági előírásokat stb.

Ellenőrizze a hőátviteli együttható és a hőátviteli terület: Számítsuk ki a hőátadási együtthatót k és a hőátadási területet f a cső és a héj hőátviteli együtthatója, a szennyeződés termikus ellenállása, a fal hőellenállása stb. ez a lépés számos tényezőt vesz figyelembe, például a működési feltételek és a tervezési feltételek közötti különbségeket, valamint a lehetséges jövőbeli méretezési vagy eltömődés problémákat.

Gyártási technológia: A többcsöves hőcserélő gyártási folyamata magában foglalja a megfelelő anyag kiválasztását, a csőköteg specifikációinak és elrendezésének meghatározását, valamint a terelő vagy támogató lemez számát. Ezek a gyártási részletek kritikus a teljesítmény és a tartósság a hőcserélők.

Tervezési feltételek: A felhasználóknak bizonyos kulcsfontosságú tervezési feltételeket kell biztosítaniuk, mint például a működési nyomás, üzemi hőmérséklet, fém falhőmérséklet, anyagnév és jellemzők, korrózió margó, átadások száma, hőcsere terület, hőcserélő cső specifikációk, stb. ez az információ elengedhetetlen a hatékony és biztonságos hőcserélő kialakításához.
